Caxa如何画圆锥展开图——制作圆锥展开图教程分享
作者:佚名 来源:辰乐游戏 时间:2022-02-10 00:00:00
最近有朋友说刚开始caxa就做不出圆锥展开图了。其实操作很简单。今天边肖带来的是caxa制作圆锥展开图的图形教程。让我们看一看。

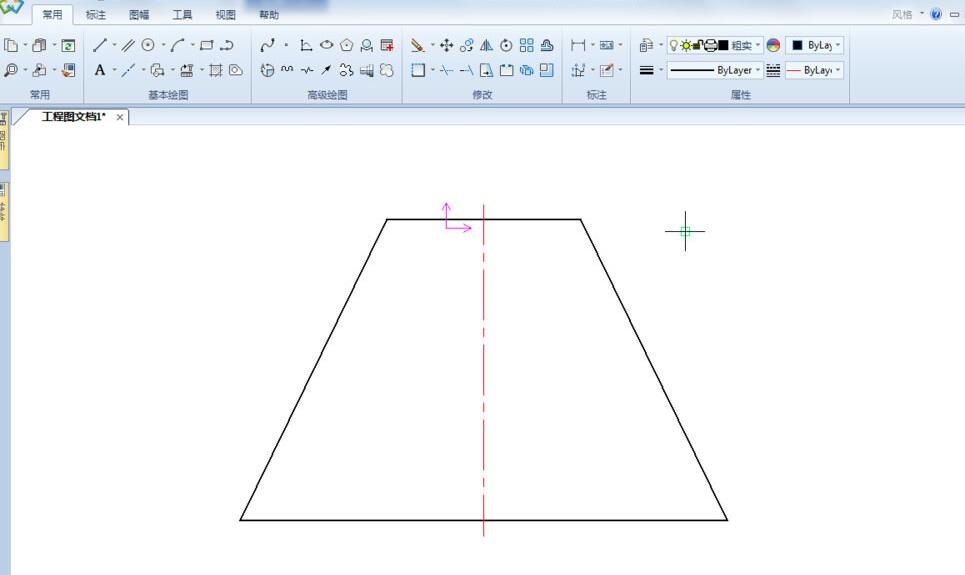

1.在caxa中画自己的圆台,

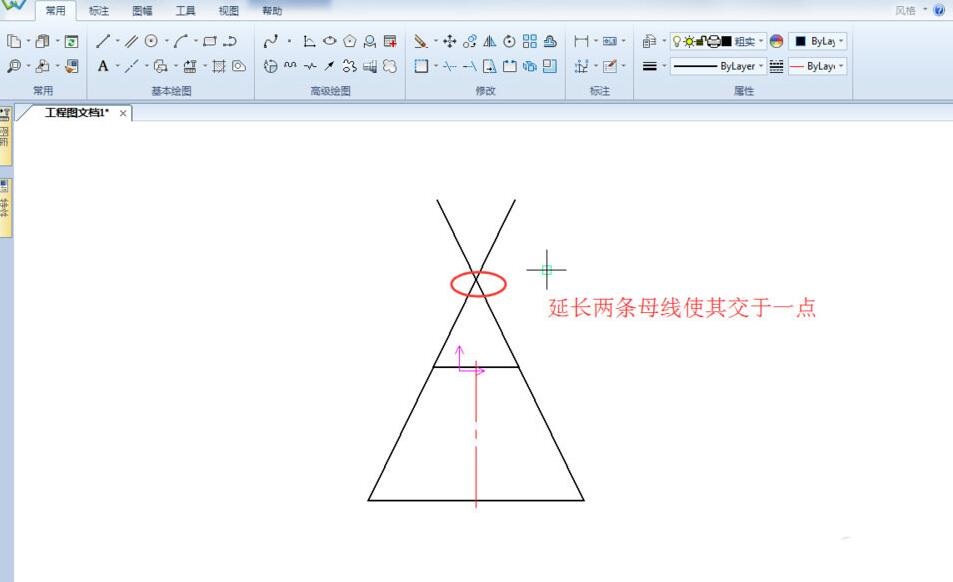

2。延长截头圆锥体的两条母线,直到它们在一点相交。

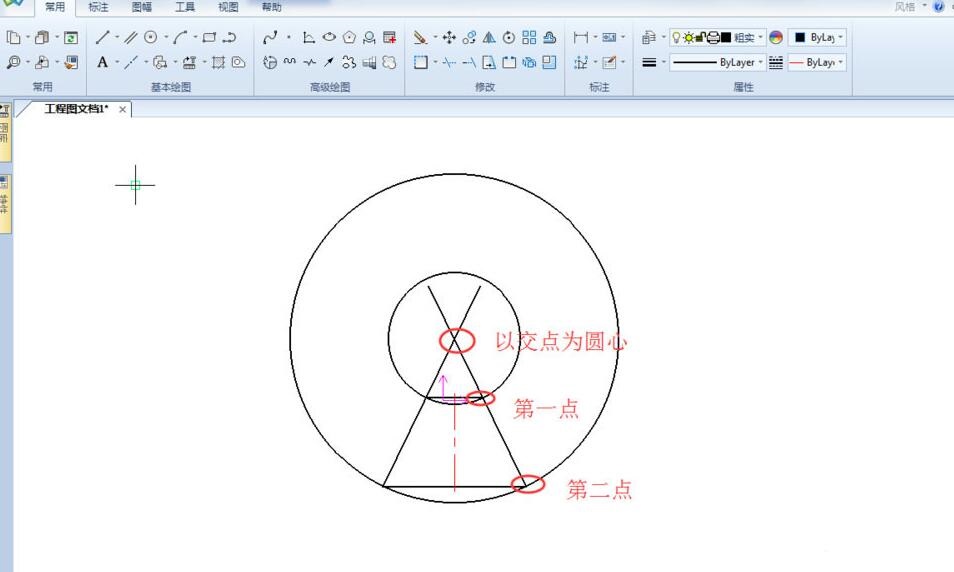

3。以上一步得到的交点为圆心,以交点到圆台一条母线的两个端点为半径做两个同心圆,使圆台的扇形面在这两个同心圆得到的圆上。因为圆台的展开是以母线为基础的。

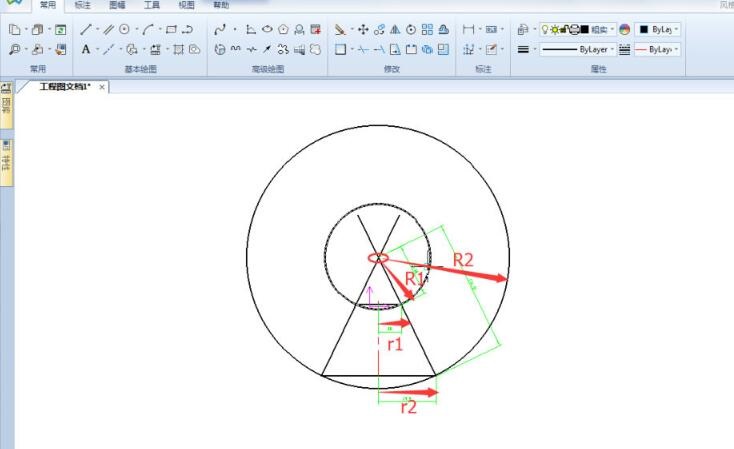

4。分别测量上一步中绘制的两个圆的半径。小圆的半径是R1,大圆的半径是R2。同时,测量圆台的上下圆面的半径。上面的小圆半径为r1,下面的大圆半径为r2。众所周知,圆台展开后的弧长为l=*r,其中展开角为l1=*R1,l2=*R2。圆台后的扇面弧长为圆台上下两个圆形面的周长,l1=2*r1,l2=2*r2,则可算出展开角=2*r1/R1=2*r2/R2,单位为弧度,换算成度,则=360*r1/R1=360*r2/R2。根据这个公式,结合测量的尺寸,得出膨胀角。

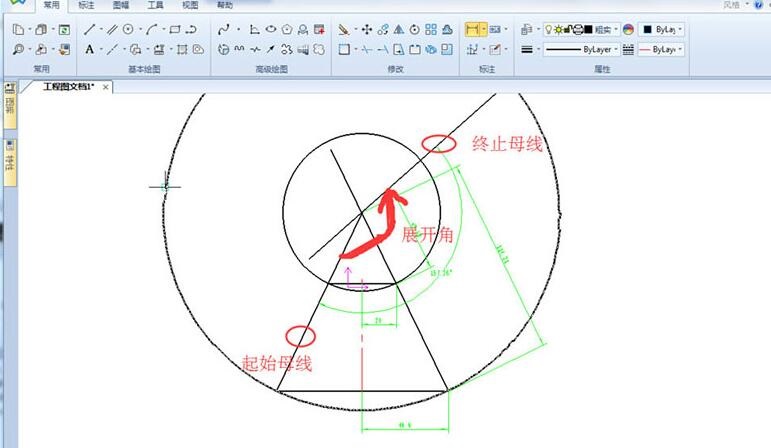

5。计算展开角度后,以一条母线为起始母线,按展开角度旋转母线,得到终止母线。

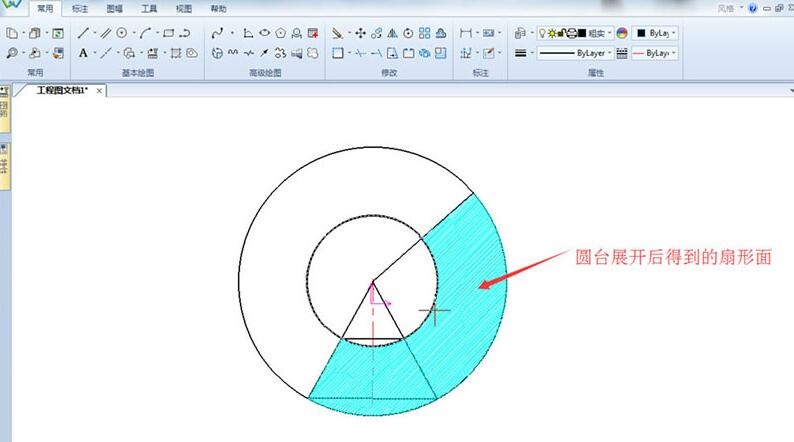

6。通过上述方法,得到了圆台的展开图,即图中的阴影部分。对于圆锥体的展开,更简单,按照这个方法在外面画大圆就可以得到完整的扇形展开。
快来学习caxa制作圆锥展开图的图形教程。更多精彩资讯,请关注陈乐介绍。。
