如何在Revit中创建网格斜标头族?下面是一个简单的步骤教程,用于Revit创建网格倾斜标头族。如果有需要,可以了解一下。希望对你有帮助。
打开Revit,创建一个新族,在“注释”文件夹中选择公制网格标题族样板,并在进入族编辑环境之前删除样板中的注意事项和虚线。单击“创建”选项卡下的线工具,首先绘制圆标题线,选择绘制的线,检查中心标记是否可见,在水平和垂直参考平面上锁定圆对齐,并添加圆半径的类型尺寸标签参数;命名标题半径;
画一条对角线,先从圆心画一条45度的直线,在圆周位置对齐并锁定直线的起点,标记角度值并锁定,用同样的方法在另一边画直线;

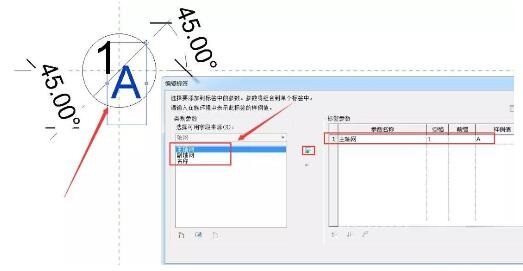

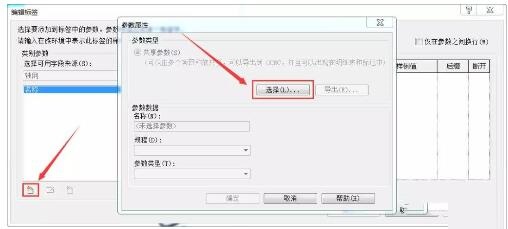

点击创建选项卡下的标签工具,点击放置,弹出编辑标签对话框,可以新建两个共享参数:主轴网和副轴网;
在页眉中添加两个标签,并适当调整其位置和大小(点击标签,点击编辑类型,在类型属性对话框中背景变为透明,文本的背景区域不会显示在项目中);

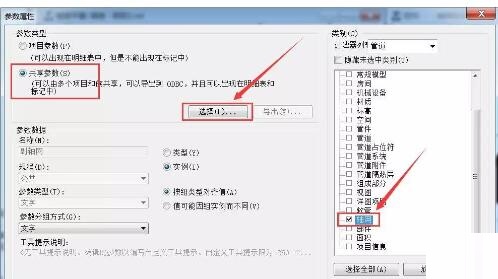

保存轴网标头族并将其载入到项目中。在使用过程中,你会发现轴号显示两个问号,你无法编辑。此时,您还需要在项目中创建共享参数,以便识别关联。点击管理页签下的项目参数,添加刚刚创建的两个共享参数,选择对应的类别为网格;此时,可以编辑轴号;
有时主集管和辅助集管与图纸相反。出现此问题是因为绘制网格的顺序颠倒了,所以您可以从相反的方向再次绘制网格。
以上是边肖为大家讲解的Revit创建轴网斜头族的图示步骤。更多精彩信息尽在陈乐简介。。
