如何操作Revit体积绘图水塔-分享制作水塔教程

作者:佚名 来源:辰乐游戏 时间:2022-03-17 00:00:00



还不知道Revit群绘水塔的操作?其实操作起来很简单。下面小编就来分享一下Revit体积绘制水塔的操作教程。一起看看吧,相信对大家会有帮助。

创建【新概念批量】,会弹出一个对话框。选择[公制质量]并单击打开进入平面图。切换到项目浏览器-立面-南立面,先画四个水平【参照平面】,尺寸分别为2000,16300,1200,29500。

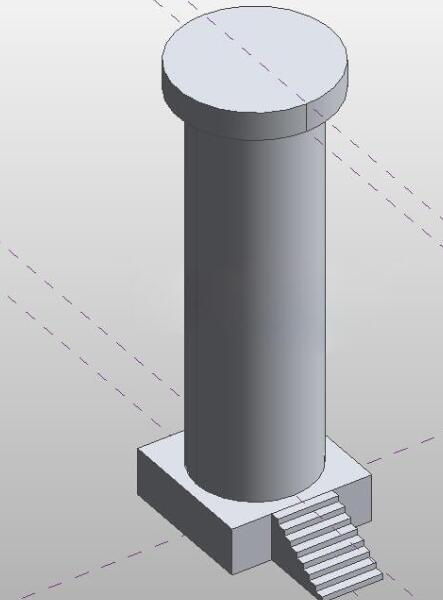

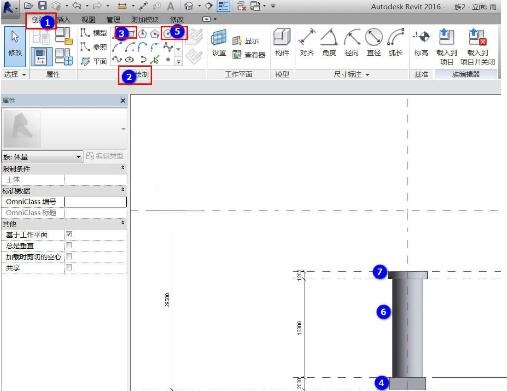

Revit体量绘制水塔怎么操作?使用创建选项栏-绘制选项卡中的矩形绘制矩形桩承台的轮廓,然后使用形状选项卡-创建形状创建实体形状,按照相同的绘制方法绘制圆柱和小圆柱。

Revit体量绘制水塔怎么操作?根据轮廓尺寸画楼梯,在南立面画楼梯轮廓,然后用【立体造型】。

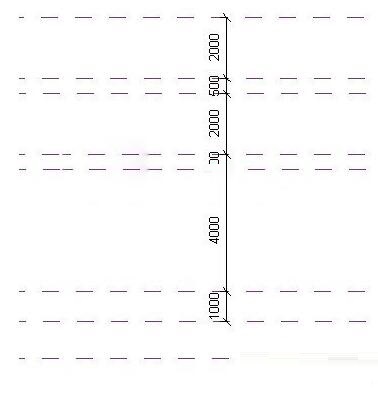

Revit体量绘制水塔怎么操作?然后根据南立面画六个参考平面,分别是1000,4000,500,2000,500mm的参考平面。

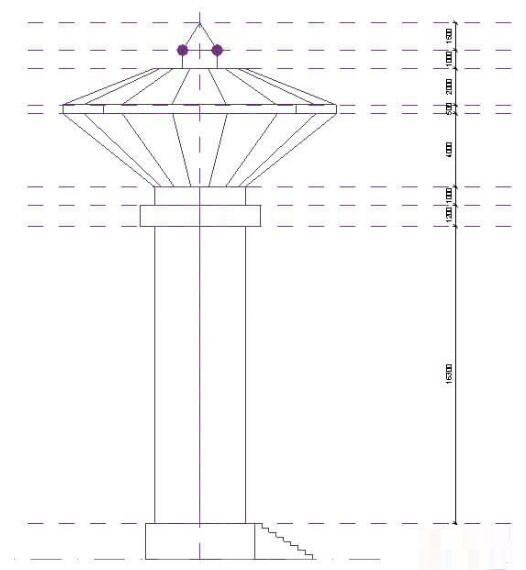

Revit体量绘制水塔怎么操作?用【画图】中的矩形画出圆形轮廓,然后画出12条边的外切多边形轮廓,大圆形轮廓,小矩形轮廓,尖顶角轮廓。

Revit体量绘制水塔怎么操作?绘图完成后可以得到最终结果。

以上是边肖带来的用Revit卷绘制水塔的图形教程。如果你想看更多的信息,来陈乐介绍。,赶紧收藏吧,更多精彩不容错过!
